Wireless InSite simuluje odrazy mm vln od budov ve městech

DPS 5/2017 | Články
Autor: Ing. Milan Klauz

Americká společnost Remcom přichází s novým simulačním softwarem nazvaným Wireless InSite, který dokáže zjistit, jak jsou milimetrové vlny rozptýleny mezi budovami ve městě a také jaké je rozptýlení výkonu signálu. Software může simulovat velký počet bezdrátových kanálů s MIMO (multiple-input, multipleoutput), které jsou považovány, podobně jako milimetrové vlny, za důležité pro 5G sítě. S pomocí simulací lze lépe analyzovat chování milimetrových vln, které mohou být soustředěny do úzkého paprsku a naváděny kolem překážek (např. budovy nebo stromy). V případě, kdy více antén vysílá signál současně do několika přijímacích zařízení, pomůže simulace zjistit, jak velký provoz se vejde do spektrálních pásem. Software může také zajistit náročné výpočty potřebné pro sledování signálu, měřit komplexní odezvu impulzů a ukázat křížovou polarizaci zachycených signálů. Neúplné znalosti o milimetrových vlnách by se mohly stát překážkou plného využití vlnových pásem, která nemohou projít zdmi a dalšími objekty.

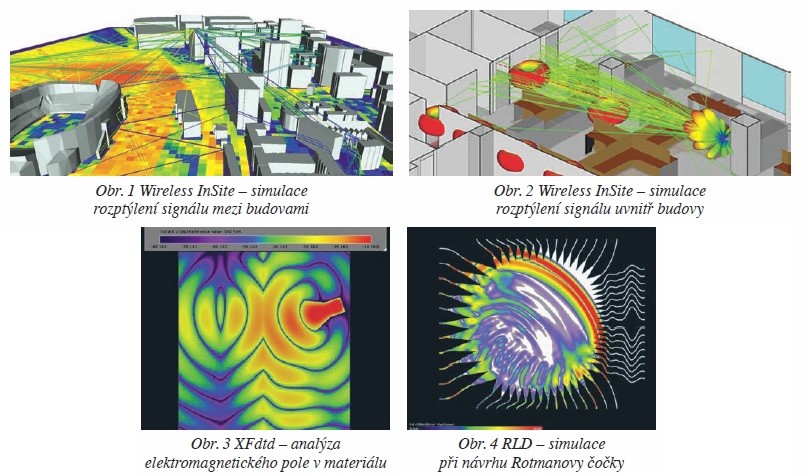

Wireless InSite simuluje odrazy mm vln od budov ve městech

Wireless InSite není však určen jen pro analýzy šíření elektromagnetických vln milimetrové délky v husté městské zástavbě. Jeho obecné zaměření zahrnuje analýzy bezdrátových komunikačních systémů, bezdrátových sítí, senzorů, radarů a dalších zařízení, která vysílají nebo přijímají rádiové vlny. Pracuje s X3D modely, které nemají omezení tvaru nebo výšky vysílače či přijímače. Tyto modely zahrnují parametry odrazu, přenosu signálu a jeho rozptýlení, včetně atmosférické absorpce, a to až do 100 GHz.

Tak jako lze analyzovat šíření signálu s milimetrovou délkou mezi budovami ve městě, je možné tento simulační program použít i pro analýzy uvnitř budov a místností (Indoor mmWave Planning). Další možnou úlohou simulátoru je analýza výkonu WiFi zařízení.

Kromě softwaru Wireless InSite nabízí společnost Remcom také další simulační programy pro analýzy elektromagnetického pole.

Program XFdtd je 3D simulátor, který je určen pro modelování a analýzy elektromagnetického pole ve složitých zařízeních. S použitím softwaru XFdtd lze například simulovat chování elektromagnetického pole v různých materiálech nebo vyvíjet a analyzovat mikrovlnná zařízení. Používá se také při vývoji antén, mikrovlnných vlnovodů, radarů a dalších zařízení.

Rotman Lens Designer (RLD) je software pro návrh, syntézu a analýzu Rotmanovy čočky a jejích variant, které bývají součástí anténních systémů.

Jiným softwarem, který je zaměřen na návrh a analýzu anténních systémů na komplexních objektech, jako jsou vozidla nebo letadla, je program XCtd.

Více informací o simulačních programech společnosti Remcom naleznete na: www.remcom.com
