DPS 2/2018 | Články
Autor: Rohde & Schwarz

Společnost Rohde & Schwarz rozšiřuje své portfolio osciloskopů o řady R&S®RTM3000 a R&S®RTA4000. Jejich 10bitové vertikální rozlišení, nejlepší ve své třídě, umožňuje provádět měření výkonu, která splňují nejpřísnější požadavky moderní elektroniky. Řada R&S®RTA4000, která je ideální rovněž pro analýzu sériových protokolů, nabízí hloubku paměti až do 1 G-vzorku.

Osciloskop R&S®RTM3000 nabízí šířky pásma 100 MHz, 200 MHz, 350 MHz, 500 MHz a 1 GHz. Tyto přístroje zahrnují patentovaný 10bitový AD převodník 5 G-vzorků/s. Každé provedení přístroje obsahuje paměť 40 M-vzorků (80 M-vzorků prokládaných) na kanál s volitelnou segmentovanou pamětí 400 M-vzorků.

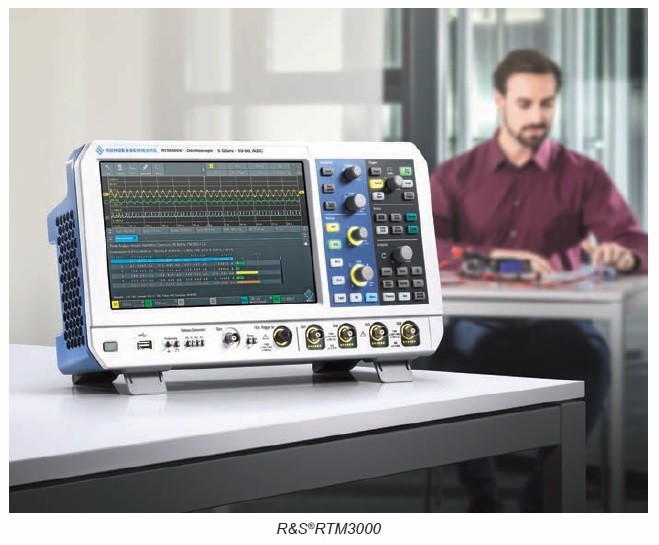

R&S®RTM3000

Osciloskop R&S®RTA4000 nabízí šířky pásma 200 MHz, 350 MHz, 500 MHz a 1 GHz. Tato provedení zahrnují stejný 10bitový AD převodník, avšak mají ještě větší paměť – paměť 100 M-vzorků (200 M-vzorků prokládaných) na kanál a standardní segmentovanou paměť 1 G-vzorek (1 000 M-vzorků). Obě řady přístrojů jsou vybaveny vynikajícím 10,1" kapacitním dotykovým displejem s rozlišením 1280 × 800 pixelů, jenž umožňuje rychlé a účinné ovládání.

Jörg Fries, viceprezident společnosti Rohde & Schwarz pro tržní segment testování a měření, říká: „Naši inženýři neustále přinášejí na trh inovované osciloskopy, které zvyšují spolehlivost měření. Jelikož se v dané třídě jedná o jediné přístroje s 10bitovým rozlišením a největší pamětí, jsou tyto parametry pro zákazníky pádným argumentem, aby uvažovali o pořízení osciloskopu Rohde & Schwarz. Přidáním řad R&S®RTM3000 a R&S®RTA4000 k řadě R&S®RTB2000, která byla uvedena v březnu 2017, a současným uvedením řady R&S®RTC1000 jsme vytvořili soubor přístrojů nejmodernějších tříd 1000, 2000, 3000 a 4000 na trhu.“

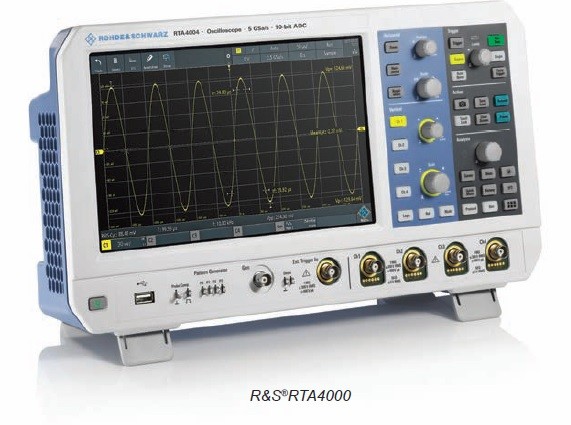

R&S®RTA4000

10bitové vertikální rozlišení: ideální pro měření výkonu

Výkonová měření, jakými jsou např. měření zvlnění a šumu stejnosměrného kanálu, vyžadují osciloskop s vysokým vertikálním rozlišením, nízkým šumem a vynikající linearitou stejnosměrného zesílení.

Během posledních tří desetiletí osciloskopy většinou nabízely 8 bitů vertikálního rozlišení, které umožňovalo zobrazit signál do jedné z 256 vertikálních úrovní. Naproti tomu 10bitové AD převodníky řad R&S®RTM3000 a R&S®RTA4000 umožňují zobrazit signál do 1024 vertikálních úrovní. Při měření zvlnění a šumu je tedy dosaženo 4× lepšího rozlišení než při použití běžných 8bitových osciloskopů v tomto segmentu. Obě řady osciloskopů vynikají extrémně nízkým šumem signálu. Řada R&S®RTA4000 navíc nabízí špičkové charakteristiky integrity signálu, jako je přesnost stejnosměrného zesílení lepší než 1 %.

Hloubka paměti: zásadní parametr protokolu

Po šířce pásma a rychlosti vzorkování je hloubka paměti dalším důležitým atributem, který určuje schopnost přístroje zpracovávat široké spektrum úloh souvisejících s testováním a odstraňováním problémů.

Dodatečná paměť umožňuje uživateli zachytit delší časový úsek signálu pro testování a odstraňování problémů. To platí zejména při analýze sériové komunikace nebo zapnutí a vypnutí sekvencí. Osciloskopy R&S řady RTM3000 mají 8× až 20× větší paměť než přední přístroje této třídy od jiných výrobců. Řada RTA4000 se segmentovanou pamětí 1 G-vzorek má 200× větší paměť než ostatní osciloskopy ve své třídě, které nabízejí segmentovanou paměť.

Zatímco řada R&S®RTM3000 je dodávána ve dvou a čtyřkanálovém provedení, osciloskopy řady R&S®RTA4000 jsou výhradně čtyřkanálové. Uživatelům s vyššími nároky je k dispozici řada rozšíření. Patří k nim 16 integrovaných digitálních kanálů logického analyzátoru (MSO), dekódování protokolů, volby spouštění pro řadu standardních průmyslových sběrnic a integrovaný generátor průběhů signálu. Osciloskopy R&S®RTM3000 a R&S®RTA4000 jsou nyní k dostání jak u společností Rohde & Schwarz, tak u vybraných distributorů. Další informace lze nalézt na adresách:

www.rohde-schwarz.com/RTM3000

www.rohde-schwarz.com/RTA4000
