Volně dostupný simulační nástroj MPLAB Mindi Analog Simulator

DPS 2/2018 | Články
Autor: Ing. Milan Klauz

Na stránkách společnosti Microchip je volně ke stažení analogový simulátor MPLAB Mindi [1]. Je založen na simulačním nástroji SIMetrix/SIMPLIS [2], [3] s tím, že kromě běžných obvodových součástek může díky přiřazeným modelům simulovat i součástky firmy Microchip. Simulátor pracuje se SIMPLIS modely, ale může také používat SPICE a další lineární modelování, která pokrývají široký rozsah potřeb simulace.

Tento simulátor je obdobou simulačního nástroje ADIsimPE [4] společnosti Analog Devices, který rovněž využívá SIMetrix/SIMPLIS simulátor − viz DPS č. 6/2014 [5].

Simulátor MPLAB Mindi má dva režimy práce:

  1. SIMetrix mód je ideální pro simulace obecných obvodů, kde neprobíhá spínání. Zajišťuje plnou kompatibilitu pro PSpice při použití běžných standardních SPICE modelů.
  2. SIMPLIS (SIMulation Piecewise-Linear System) mód simuluje chování spínaných obvodů, kde využívá své rychlosti, stability a přesnosti v porovnání s běžnými SPICE simulátory. Je určen zejména pro obvody spínaných napájecích zdrojů, PLL a aplikací s A/D a D/A převodníky.

Simulace umožňuje:

  • získávat odezvy v časové nebo frekvenční doméně pro otevřené a zavřené loop systémy,
  • provádět AC, DC a transient analýzy,
  • používat sweep módy k zjištění odezvy na chování součástek, rozdílné zátěže nebo tolerance,
  • potvrdit odezvu systému, ovládání a stability,
  • identifikovat problémy ještě před výrobou daného zařízení.

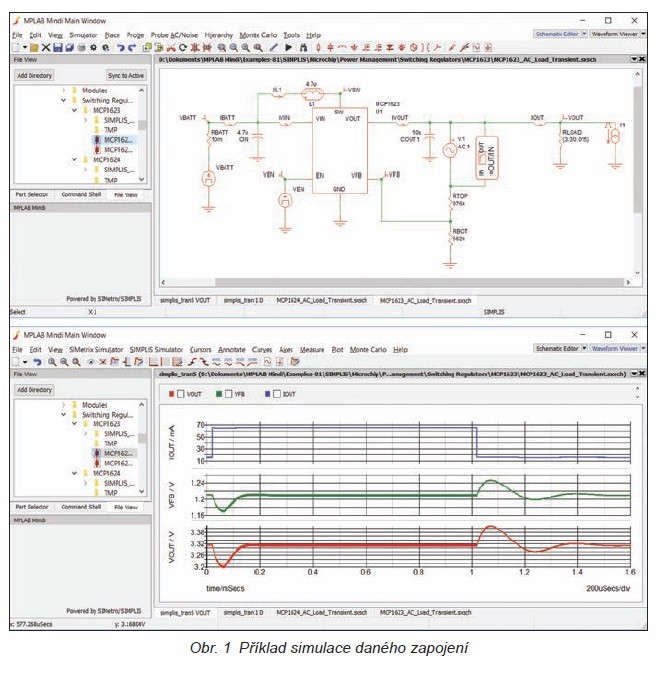

Volně dostupný simulační nástroj MPLAB Mindi Analog Simulator

Dostupné knihovny modelů součástek zahrnují:

  • operační zesilovače,
  • zesilovače,
  • aktivní obvodové filtry,
  • MOSFETy a řízení motorů,
  • PWM a non-PWM výkonové kontroléry,
  • výkonové moduly,
  • LED Drivers,
  • spínané regulátory,
  • obecné spínací a pasivní součástky.

V programu je také celá řada příkladů:

  • BODE odezva pro aktivní a pasivní systémy filtrů,
  • ohodnocení přechodové odezvy na různé vstupní podmínky,
  • generování odezvy stability pro řídicí systémy, včetně spínaných napájecích zdrojů a aplikací pro ovládání motorů,
  • modelování efektů šumu u signálů a řídicích systémů
  • ... a další.

Seznámení s programem, návody a další informace o analogovém simulátoru MPLAB Mindi jsou k dispozici na stránkách společnosti Microchip v sekci pomoci pro vývojáře [6].
