Multikanálové měření odporu baterií s HIOKI

DPS 4/2018 | Články
Autor: Testovací technika

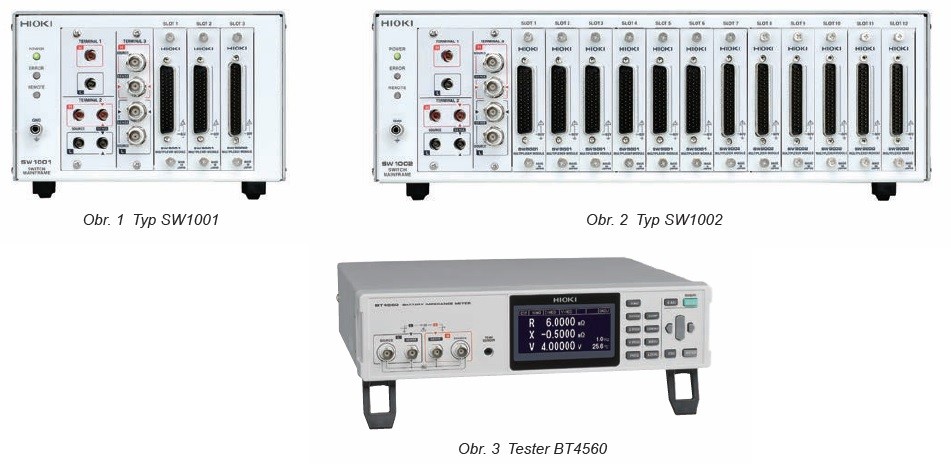

V červnu tohoto roku firma HIOKI doplnila svoje portfolio testerů baterií o dvojici nových rozšiřujících modulů s označením SW1001 (obr. 1) a SW1002 (obr. 2), které významným způsobem zvyšují možnosti měření elektrického odporu při výrobě baterií. Jedná se o přepínací jednotky poskytující v případě modelu SW1001 tři, resp. u modelu SW1002 dvanáct volných slotů, přičemž každý z nich může být osazen až 22kanálovou (pro dvouvodičové měření) nebo 11kanálovou (čtyřvodičové měření) vstupní kartou. Maximálně lze při osazení všech slotů u modelu SW1002 získat až 264 dvouvodičově měřených kanálů. Poslední generace v dnešní době vyráběných baterií sestávají z desítek až stovek jednotlivých článků, což klade značné nároky právě na počet testovaných pozic a samozřejmě ruku v ruce s tím na rychlost celé výroby baterií. Novinka je určena především jako rozšiřující příslušenství k bateriovým impedančním testerům, které naleznou uplatnění ve stále významnější produkci polovodičových baterií – namísto Li-ion baterií – a palivových článků. Jako příklad takového testeru může posloužit model BT4560 (obr. 3). Kromě měření impedance, a to nejen s výše uvedeným testerem, ale i řadou LCR metrů s BNC vstupy, je možné nové přepínací jednotky kombinovat s měřiči vnitřního odporu anebo velmi přesnými voltmetry série DM727x pro měření potenciálu mezi kladnou elektrodou a vnější vrstvou Li-ion baterií.

Multikanálové měření odporu baterií s HIOKI

Podrobnější informace o této novince HIOKI, případně možnost vyzkoušení, žádejte u společnosti TESTOVACÍ TECHNIKA s. r. o., autorizovaného distributora výrobce v ČR a na Slovensku, nebo přímo na webu výrobce www.hioki.com.
