Nástroje řady Streamline spojují rozměry, výkon a také USB

DPS 5/2018 | Články
Autor: Ing. Jan Robenek

Pro účely měření a testování zpravidla volíme mezi klasickými stolními, často pak modulárními a konečně též kompaktními přístroji postavenými na běžně dostupném rozhraní USB. Jakmile se však někde začne šetřit místem, zvyšuje se tím prostor pro pochybnosti a spekulace. Dlužno dodat, že mnohdy i oprávněně. Pro novou platformu od společnosti Keysight Technologies budou ale platit jiná pravidla, zvláště když podobnost s výchozí technikou „plných tvarů“ a také jejími možnostmi nebude zcela náhodná.

Centimetrů ubylo, výkon zůstal

Výsledky svého snažení se v Keysight pochlubili letos v červnu [1]. Přístroje řady Streamline, ovládané z počítače přes rozhraní USB, upotřebíme všude tam, kde jinak využijeme vektorových obvodových analyzátorů VNA, osciloskopů nebo též generátorů libovolných průběhů AWG, takže prakticky ve všech fázích svého návrhu. Více místa na stole se určitě bude hodit, stejně jako předpoklad pro jednoduché sdílení mezi členy celého vývojového týmu. Přístroje se rovněž stávají ideálním řešením pro manuální nebo poloautomatické testování při ověřování návrhů či malosériové výrobě.

Nástroje řady Streamline spojují rozměry, výkon a také USB

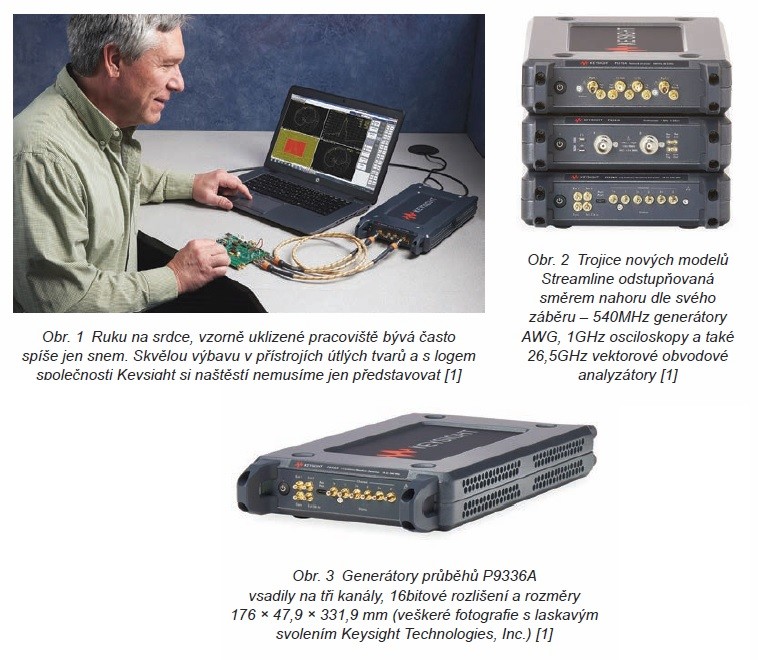

Kompaktní dvouportové analyzátory VNA na obr. 1 ponesou označení P937xA, kde na volné pozici – poplatně kmitočtovému rozsahu – dosadíme číslo od nuly až do pěti, v reálu tedy od 4,5 GHz přes 6,5 / 9 / 14 / 20 až po 26,5 GHz s počátkem stanoveným na 300 kHz. Dynamický rozsah na 9 GHz překračuje 114 dB a pro 20 GHz pak stále více než 110 dB (IFBW 10 Hz), rušení se pohybuje pod úrovní 0,003 dB rms (1 kHz), stabilitu až do 4,5 GHz vyjádříme ve formě 0,005 dB/°C a v případě potřeby ještě rozšíříme i počet portů – až na čtyři. Obvodové analyzátory měří jen 176 × 48 × 333 mm a vážit k tomu budou necelé dva kilogramy. Úklid na pracovišti může začít.

Šest v jednom se s rozměry nevylučuje

P924xA, tak to je pro změnu pojmenování nových 8bitových USB osciloskopů Keysight rodiny Streamline se dvěma vstupními kanály, které dále spojuje nejvyšší vzorkovací rychlost 5 GS/s, stejně tak paměť pro 4 miliony bodů nebo rychlost jednoho milionu průběhů za vteřinu se kterou odhalíme i zřídka se vyskytující anomálie. Jednotlivé modely konečně odlišíme šířkou pásma 200 MHz, 500 MHz a také 1 GHz, přičemž na slučování funkcí různých zařízení do jednoho společného celku výrobce sází i zde a v duchu 6v1 kromě osciloskopu přináší též digitální voltmetr, osmimístný čítač, podporu analýzy protokolů, spektrální analýzu s FFT a také 20MHz generátor AWG. Ten však nemusí vždy stačit a proto zde máme ještě třetí nástroje ze třetího obrázku v podobě tříkanálových generátorů AWG P9336A s USB 3.0 a 16bitovým rozlišením, šířkou pásma 540 MHz, resp. 1080 MHz (I/Q) nebo též pamětí o velikosti až 4 GB. Se všemi se pak společně seznamujeme v [2].
