Tektronix 6 Series MSO

DPS 5/2018 | Články
Autor: Testovací technika

Firma Tektronix uvedla v červenci novou řadu osciloskopů 6 MSO, která navazuje na loňské 5 MSO. Zatímco v loňských modelech do 2 GHz je jeden ASIC se vzorkováním 25 GSa/s použit vždy pro 4 vstupy, nová řada má stejný čip pro každý kanál separátně. Osciloskopy jsou vždy čtyřkanálové, šířka pásma 1 GHz, 2,5 GHz, 4 GHz, 6 GHz a 8 GHz. Pásmo, jak už je zvykem, je možno rozšířit.

Vstupy jsou standardu FlexChannels, výchozím vstupem je konektor TekVPI+, který podporuje všechny sondy TekVPI, ale když je připojena nová logická sonda TLP058, vstup je převeden na 8 digitálních kanálů. Uživatel může přidat tolik logických sond, kolik potřebuje, a může tak pracovat s až 32 digitálními kanály. Digitální signály jsou vzorkovány, spouštěny a ukládány stejně jako analogové signály. Frekvenčně je vstup digitálních signálů omezen na 500 MHz (včetně vlivu sondy), vzorkování je u nich také 25 GSa/s a paměť stejná jako pro analog.

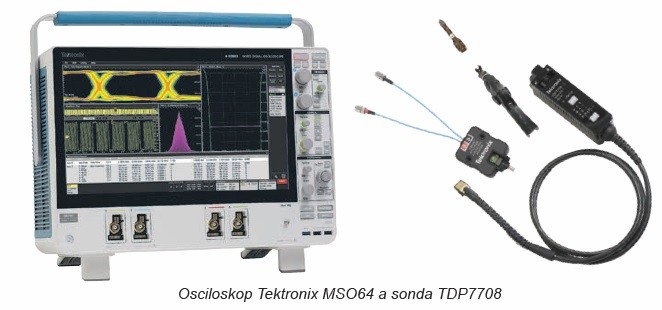

Tektronix 6 Series MSO

Analogový signál je vzorkován do 25 GSa/s 12bitovým A/D převodníkem, max. délka paměti je 250 M bodů/kanál, standardní paměť 62,5 M bodů. Z důvodu rychlosti přenosu dat je pro nejvyšší vzorkovací rychlost omezeno rozlišení na 8 bitů. V modu HiRes je dosaženo 16bitového rozlišení. Maximální rychlost obnovy obrazovky je 500 000 průběhů/s. Pro mód sekvenční paměti dosahuje rychlost spouštění až 5 miliónů spuštění za sekundu v 691 000 segmentech.

Vstupy osciloskopu jsou kompatibilní s BNC, protože BNC technologie je limitována v šířce pásma, lze pro připojení kabely použít SMA/BNC adaptér (navržen do 12 GHz) nebo nové TriMode sondy TDP7700 pro 4, 6 a 8 GHz. Pro vstupy byl vyvinut nový ASIC TEK061, který snižuje úroveň šumu až o 72 % v porovnání s předchozími řešeními.

Zůstává i možnost výběru mezi konfigurací s LINUXem nebo s Windows10. Přístroj neomezuje v počtu matematických nebo dekódovaných kanálů. Kromě počtu kanálů lze libovolně upgradovat, k dispozici je i interní arbitrary generátor. Uživatelské rozhraní je totožné s řadou 5 a je postupně rozšiřováno o další možnosti, jako například o Visual Trigger, testy shody a podobně. MSO disponuje obrazovkou velikosti 15,6 palců s vysokým rozlišením (1920 × 1080 pixelů). Rozhraní umožňuje uživatelům přístup k ovládacím prvkům přímo přes objekty na displeji. Výsledkem je rychlejší a intuitivnější provoz spolu s mnohem větším prostorem pro sledování průběhů a korelačních signálů. Pro větší flexibilitu mohou uživatelé ovládat osciloskop pomocí myši a konvenčními ovladači na předním panelu.

Bližší informace u autorizovaného partnera TEKTRONIX pro Českou republiku a Slovensko, firmy TESTOVACÍ TECHNIKA s. r. o., nebo na webu výrobce www.tek.com.
