PAPAGO METEO: Průmyslová meteostanice s rozhraním ethernet napájená PoE

DPS 5/2020 | Články
Autor: Papouch

PAPAGO measuring module® jsou měřicí a monitorovací moduly, které tvoří ucelenou a stále se rozrůstající řadu. Nejnovějším přírůstkem je PAPAGO METEO ETH, připravováno je PAPAGO METEO WIFI, tedy kombinovaný modul pro monitorování teploty, vlhkosti, rychlosti a směru větru a nově i CO2. K dispozici je s rozhraním ethernet nebo s WiFi.

Co PAPAGO METEO umí?

Typickou aplikací popisovaného modulu PAPAGO bude monitorování rychlosti a směru větru, například pro informační účely nebo pro ochranu různých předmětů (světlíků, krycích plachet) proti silnému větru. Dále je možné připojit až dvě čidla pro měření teploty, vlhkosti a CO2.

Pro měření rychlosti a směru větru se používá anemometr Davis, který není drahý, a přitom má robustní konstrukci. Lze jej přichytit na tyč, konzoli nebo desku, délka kabelu je 12 m. Rozsah měřených rychlostí větru je 0,5 až 89 m/s. Pro měření CO2 se používá přesné čidlo s technologií NDIR.

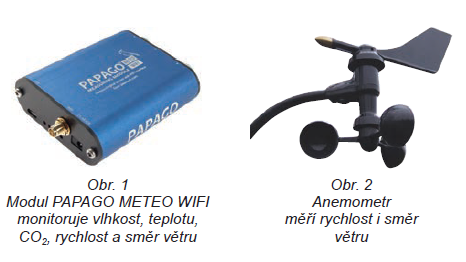

PAPAGO METEO

Společné vlastnosti modulů PAPAGO:

  • Komunikační rozhraní ethernet, WiFi nebo GPRS.
  • Napájení PoE pro verzi s rozhraním ethernet. Možnost připojení síťového adaptéru zůstává.
  • Interní webové stránky a mnoho komunikačních protokolů (viz dále).
  • Jednoduché nastavení na interních webových stránkách nebo přes rozhraní USB.
  • Interní paměť a zálohované hodiny reálného času. Do paměti jsou automaticky ukládána naměřená data i s časem měření v případě, že dojde ke ztrátě komunikace. Po obnovení spojení jsou data automaticky doposlána.
  • Kovová robustní krabička s pěkným vzhledem, která může být montována i na lištu DIN. Na krabičce jsou popisy, které umožní zapojení bez nahlížení do manuálu.
  • Skvělá cena.
  • Možnost zobrazení, uložení a vyhodnocení dat v programu Wix (wix.papouch.com), který je pro menší počty měřených veličin zdarma.

Komunikace

Moduly PAPAGO ETH a PAPAGO WiFi komunikují několika standardními protokoly. To umožňuje moduly snadno začlenit do větších systémů a data zpracovávat.

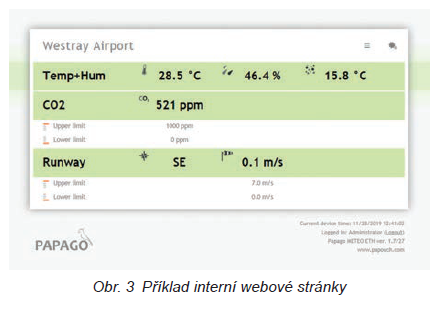

PAPAGO METEO 1

Klasickým protokolem pro využití v automatizaci je MODBUS TCP. Další komunikační možností je protokol SNMP, včetně posílání zpráv typu TRAP při nastavených událostech. Možné je také využít protokol HTTP GET (REST API) s otevřenými nebo šifrovanými daty, který se těší velké oblibě a nepotřebuje pevnou IP adresu.

Moduly PAPAGO umí také poslat e-mail při nastavených událostech. Z důvodů zpětné kompatibility je možné využít i protokol SPINEL (firemní otevřený a dobře popsaný protokol Papouch s. r. o). Nově bude doplněn komunikační protokol MQTT s daty ve formátu JSON. Všechny měřené veličiny jsou samozřejmě vidět na interních webových stránkách.

Dostupné moduly řady PAPAGO:

  • 2TH – měření teploty a vlhkosti ve dvou místech. Využívají se polovodičová čidla.
  • 2PT – měření teploty ve dvou místech, používají se čidla Pt100.
  • 2TC – jako 2PT, ale s termočlánky typu K.
  • TH 2DI DO – environment monitor.
  • 5HDI DO – snímání stavu 5 digitálních vstupů, určeno zejména pro měřiče energií s impulsním výstupem.
  • READER – pro připojení čteček RFID karet a čárových kódů.
  • CO2 – pro měření teploty, vlhkosti a CO2.
  • METEO – modul popisovaný v tomto článku.

Většinu uvedených modulů PAPAGO je možné objednat s rozhraním ethernet nebo WiFi. V době, kdy čtete tento článek, jsou některé moduly PAPAGO dostupné s rozhraním GPRS. PAPAGO je možné zapůjčit k vyzkoušení a technici výrobce poradí s jejich aplikací.
