Sekvenční rozmisťování součástek na desce v návrhovém systému PADS

DPS 2/2012 | Články
Autor: Ing. Milan Klauz, CADware

Při rozmisťování součástek na desku lze přemisťovat ručně jednu součástku po druhé, to ale vyžaduje opakované vybírání součástek. Program PADS nabízí také jinou možnost, která je rychlejší, protože eliminuje opětovné vybírání součástek.

Vybráním několika (nebo i všech) součástek v návrhu plošných spojů je lze postupně, po jedné, přemisťovat podle potřeby. K tomu slouží povel Move Sequential z nabídky pravým kliknutím myši po předchozím vybrání součástek. Celý postup je znázorněn na následujících obrázcích.

Sekvenční rozmisťování součástek na desce v návrhovém systému PADS 1

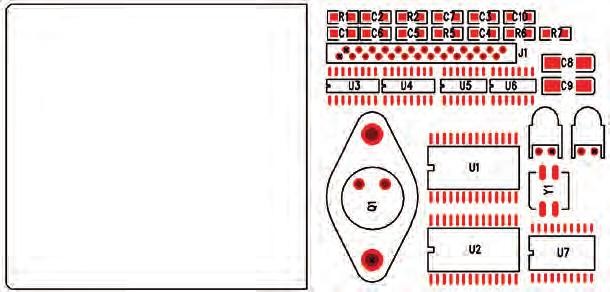

Obr. 1 Příklad výchozí situace pro rozmisťování součástek

Na obr. 1 je deska se součástkami dočasně umístěnými mimo desku (povel Disperse). To ale není podmínkou, součástky mohou být kdekoliv.

Nyní se vyberou součástky, které se mají přemístit. To lze provést několika způsoby (při aktivním povelu Select Components):

  • tažením okna kolem daných součástek
  • postupným výběrem objektů (kliknutím na první součástku a při stisknuté klávese Ctrl postupným kliknutím na další součástky)
  • všechny součástky lze vybrat najednou použitím klávesové zkratky Ctrl+A
  • v průzkumníku programu PADS ze seznamu součástek podle jejich značení (U15, C2, R5…), přičemž lze opět použít obvyklé Windows nástroje pro výběr.

Pokud je spuštěný schematický editor Pads Logic, potom lze vybírat součástky i ve schématu, ať už obdobným přímým výběrem ve schématu, nebo ze seznamu, protože aktivní crossprobing pak zajistí jejich vybrání i na desce.

Sekvenční rozmisťování součástek na desce v návrhovém systému PADS 2

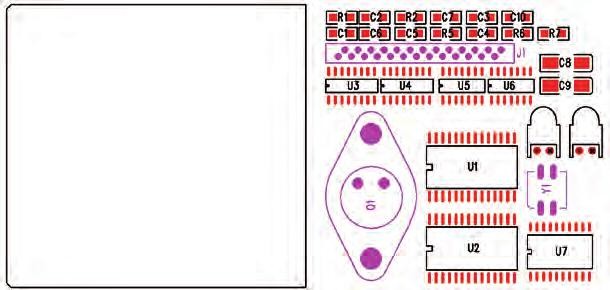

Obr. 2 Příklad vybraných součástek

Na obr. 2 je znázorněna situace, kdy jsou vybrány 3 součástky, které jsou zde barevně zvýrazněné. Byly vybrány postupně a to v pořadí konektor J1, tranzistor Q1 a krystal Y1.

Sekvenční rozmisťování součástek na desce v návrhovém systému PADS 3

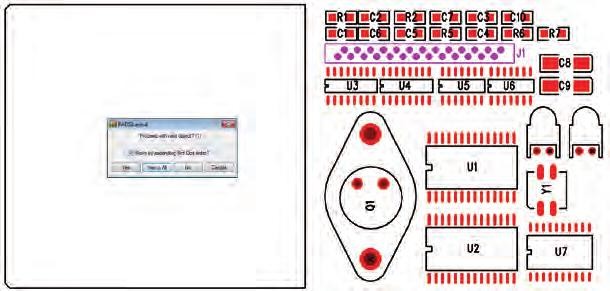

Obr. 3 Začátek přemisťování první součástky

Povelem Move Sequential z nabídky pravým kliknutím myši se zahájí postupné přemisťování vybraných součástek. Objeví se malý dialog (obr. 3), ve kterém lze nastavit, zda se mají vybrané součástky přemisťovat podle vzestupného pořadí jejich značení (Move by ascending Ref Des order?). V tomto příkladu nebyla tato volba využita a to pro program znamená, že bude k přemístění nabízet postupně součástky v tom pořadí, v jakém byly vybrány. Jelikož byl nejdříve vybrán konektor J1, objeví se jeho pouzdro u kurzoru a lze ho přemístit podle potřeby do nové polohy (obr. 4).

Sekvenční rozmisťování součástek na desce v návrhovém systému PADS 4

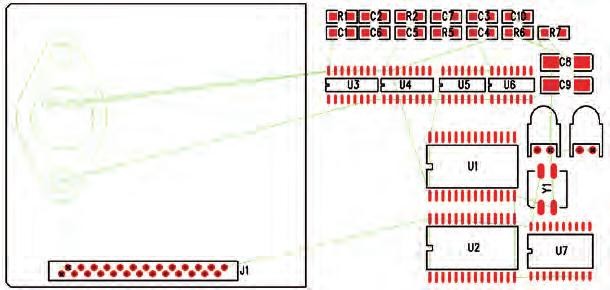

Obr. 4 Přemisťování další součástky

Po umístění první součástky přiskočí ke kurzoru automaticky další součástka, v tomto případě druhá v pořadí vybrání (tranzistor Q1), jak je vidět na obr. 4. Při přemisťování součástek jsou barevně zvýrazněné i její vzdušné spoje pro lepší orientaci v návaznosti na připojené součástky.

Sekvenční rozmisťování součástek na desce v návrhovém systému PADS 5

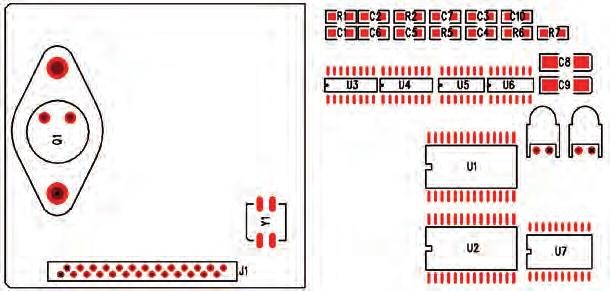

Obr. 5 Výsledek postupného přemístění 3 součástek

Po umístění druhé součástky se postup opakuje – ke kurzoru automaticky přiskočí další vybraná součástka atd. Na obr. 5 je vidět konečný výsledek přemístění 3 vybraných součástek.
