Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky BDS aneb dva kolektory jako výhoda. Hned vedle WLCSP či GaN
Autor: Jan Robenek

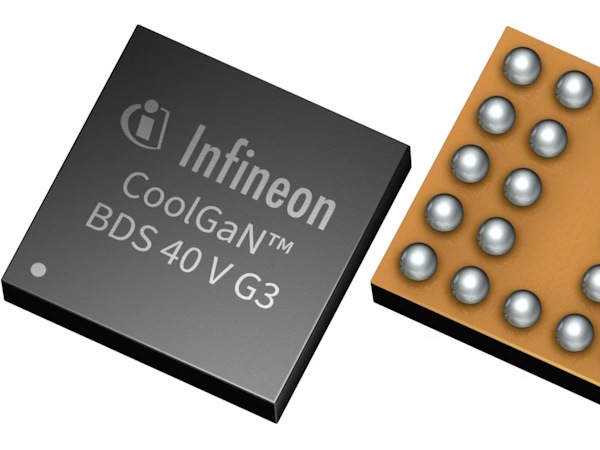

Pod označením BDS (bidirectional switch) najdeme v nabídce firmy Infineon další dvě drobné 40V součástky ze skupiny monolitických spínačů CoolGaN™ BDS generace G3. Jedná se o prvky IGK048B041S nebo též IGK120B041S (53 resp. 30 A) na bázi nitridu galia se dvěma vývody drain, jedním hradlem a schopností blokovat napětí či proudy v obou směrech – typicky v systémech zajišťujících odpojení baterie, přepěťovou ochranu s USB, obecné řízení zátěže, multiplexování apod. A to klidně u nositelné elektroniky.
Obousměrné spínače zde totiž coby WLCSP zaberou jen 2,1 × 2,1 mm, resp. 1,7 x 1,2 mm, podobně jako i další součástky GaN budou kompatibilní s 5V buzením a každý z prvků zde přitom v jediném pouzdře zajišťuje funkci dvou jinak vzájemně provázaných křemíkových MOSFETů. Pokud jde o sepnutí, počítejme s odporem Rdd(on) 4,2 mΩ či 9 mΩ v případě menší verze. Společně s dřívější 35A variantou IGK080B041S se nyní výše zmíněná rodina stává tříčlennou.
Více informací najdete v celé zprávě Infineon CoolGaN™ BDS 40 V G3 family delivers up to 82 percent footprint reduction for portable power designs.
