Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Testujete silné zdroje? Pomůže nový SW a SEPIA
Autor: Jan Robenek

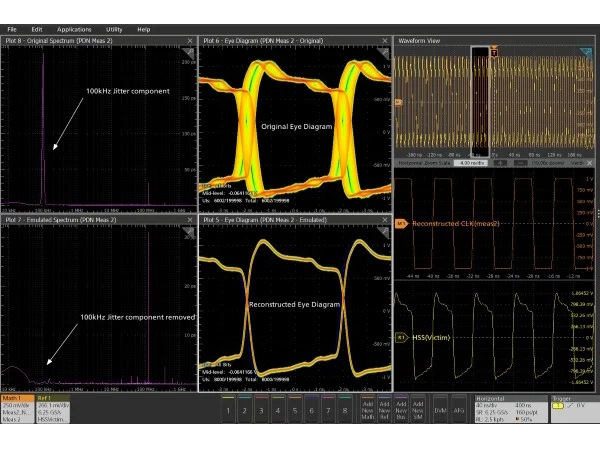

Firma Tektronix představila o letních prázdninách software, sloužící k analýze napájení (PDN Analysis Software). Vývojáři jej využijí na „béčkových“ osciloskopech MSO pro práci se smíšenými signály v řadách č. 4, 5 a 6 (na stránkách DPS Elektronika od A do Z jsme psali též MSO Tektronix řady čtyři B nyní ještě lépe, Osciloskopům Tektronix řady 5 sluší písmeno B či MSO řady 6 B: rostoucí šířka pásma, více kanálů, ale i méně šumu).
Souhrnně lze proto vyhodnotit stabilitu napájecích větví, identifikovat zdroje rušení, mít pod kontrolou jitter, impedance apod. Zvláště, když potřebujeme u moderních systémů dynamicky řešit odběry přes tisíc ampér, přísné tolerance nebo reakce na prudké změny v zatížení, bez rizika vzniku chyb na vysokorychlostní přenosové lince.
Firma Tektronix staví na metodice SEPIA (Stability Evaluation for Power Integrity Analysis) a stává se prvním výrobcem, který ji také implementuje přímo do rozhraní osciloskopu. Chování napájecích zdrojů a regulátorů napětí tak vyhodnocujeme v reálných podmínkách, navíc bez nutnosti přerušit řídicí smyčku nebo upravovat samotné desky plošných spojů. Proti kmitočtové oblasti s VNA se proto nově v plné síle staví spíše skoková změna zátěže.
Více informací najdete v celé zprávě Tektronix Unifies Power and Signal Integrity Analysis for Modern Power Distribution Networks.
