NextDFM – DFM kontrola navržené desky, volně ke stažení

19.10. 2021 | Zprávy
Autor: Milan Klauz

Na webové stránce čínského výrobce desek plošných spojů, firmy NextPCB, je volně ke stažení nový software NextDFM určený pro DFM kontrolu navržených desek.

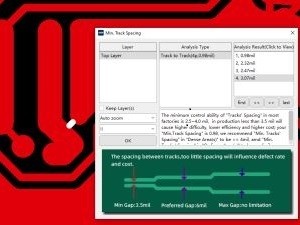

Program umožňuje načíst Gerber a vrtací data, zobrazí je a umožňuje manipulovat se zobrazením (vybrané vrstvy desky, přibližovat detaily, atd.) Umí také provést odměřování vzdáleností, provést jednoduchou panelizaci (zadáním kopií v ose x a y, okraje, měděná plocha kolem, atd.), zjišťovat impedanci, ale hlavně provést DFM kontroly – různé mezery, šířky, otvory, atd. podle nastavení. Pokud najde problém, automaticky přiblíží obraz a vytvoří detail oblasti.

Pokud by měl někdo zájem o výrobu desky, potom se jedním kliknutím spojí s výrobcem (NextPCB) a získá nabídku.

Bližší popis programu bude uveden v listopadovém vydání časopisu DPS v sekci CAD.

Více o programu zde
