Zaujímavé obvody a ich použitie – LM 139, 239, 339

DPS 6/2014 | Články
Autor: Ing. Ladislav Vavrek

Integrovaný obvod s typovým označením LM 139, 239 a 339 je nízkopríkonový štvornásobný komparátor, ktorý vyrába viac výrobcov integrovaných obvodov. Maximálne napájacie napätie je + 2 V až + 36 V pri nesymetrickom napájaní a ± 1 V až ± 18 V pri symetrickom napájaní, vstupné napätie je − 0,3 V až + 36 V.

Komparátor je definovaný ako elektronický obvod, ktorý porovnáva vstupné napätie pripojené na jeden vstup komparátora s referenčným napätím pripojeným na druhý vstup komparátora a pri ich zhode dochádza k zmene stavu výstupu. Môže to byť zmena z nízkej úrovne na vysokú alebo naopak, čo závisí od zapojenia komparátora. Základná schéma zapojenia a priebehy vstupného a výstupného napätia neinvertujúceho komparátora je na obr. 1, kde je aj nastavenie generátora trojuholníkového signálu. K zmene stavu výstupu dochádza všeobecne pri dvoch úrovniach, ktorých veľkosť závisí od hodnôt súčiastok a veľkosti napätí.

Obr1

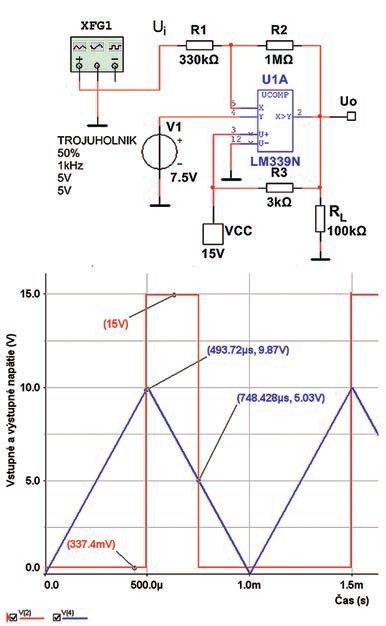

Obr. 1 Schéma zapojenia neinvertujúceho komparátora a priebeh vstupného a výstupného napätia

Ide o komparátor s hysteréziou, ktorého úrovne preklápania môžeme vypočítať zo vzťahov (1) a (2). Hysteréziu môžeme vypočítať zo vzťahu (3).

vz1

(1)



v schéme zapojenia (obr. 1) je zdrojom Uref zdroj V1

vz2

(2)



vz3

(3)



Na základe vzorcov (1), (2) a (3) môžeme navrhnúť komparátor. Máme zadané RL = 100 kΩ, Ui1 = 10 V, Ui2 = 5 V a Ucc = 15 V. Odpor rezistora R3 = Rpull – up vypočítame zo vzťahu (4).

vz4

(4)



Prúd Isink zistíme z katalógových údajov. V praxi volíme prúd o niečo menší, napríklad 4 mA až 5 mA, pretože so zmenšovaním odporu rastie prúd, a tým aj úbytok napätia na výstupnom open collector tranzistore, čo sa prejaví pomerne veľkým úbytkom napätia na výstupe. Zvolíme hodnotu odporu 3 kΩ. Tejto hodnote zodpovedá prúd 4,9 mA a napätie na výstupe 337 mV. Zo vzťahu (5) vypočítame pomer R1 / R2.

vz5

(5)



Zo vzťahu (6) vypočítame veľkosť referenčného napätia Uref.

vz6

(6)



Zvolíme hodnotu rezistora R2 = 1 MΩ a vypočítame zo vzťahu (7) hodnotu odporu rezistora R2.

vz7

(7)



Volíme rezistor z radu E12 – 330K.

Porovnaním vypočítaných a simulovaných hodnôt zistíme, že rozdiely sú minimálne. Vin1 je 9,975 V a 9,87 V, rozdiel je 105 mV a Vin2 je 4,95 V a 5,03 V, rozdiel je 80 mV.

Obr2

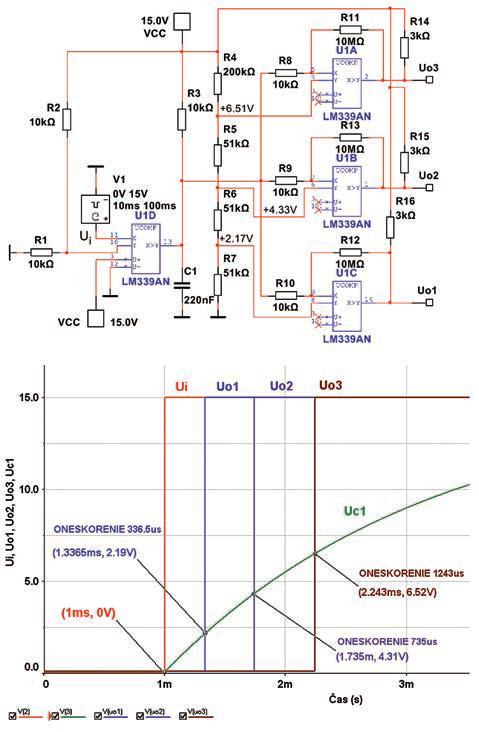

Obr. 2 Schéma zapojenia obvodu oneskorenia výstupných signálov a priebehy vstupného, výstupných napätí a napätia na kondenzátore

Na obr. 2 je schéma zapojenia obvodu, ktorý oneskorí na výstupoch Uo1 Uo3 nábežnú hranu vstupného impulzu. Deličom napätia, ktorý je zložený z rezistorov R4, R5, R6 a R7, vytvoríme napätia, pri ktorých má komparátor preklápať. Napätia majú veľkosť + 2,17 V, + 4,33 V a + 6,51 V. Kondenzátor C1 sa cez rezistor R3 nabíja zo zdroja napätia veľkosti 15 V. Vidíme, že napätie na kondenzátore exponenciálne rastie a v okamihu, keď dosiahne hodnotu nastavenú deličom napätia, príslušný komparátor preklopí. Čas oneskorenia sa dá nastaviť veľkosťou odporu rezistora R3 a veľkosťou kapacity kondenzátora C1. Obvod sa dá využiť napríklad tam, kde potrebujeme postupne spínať rôzne spotrebiče alebo zariadenia.

Obr3

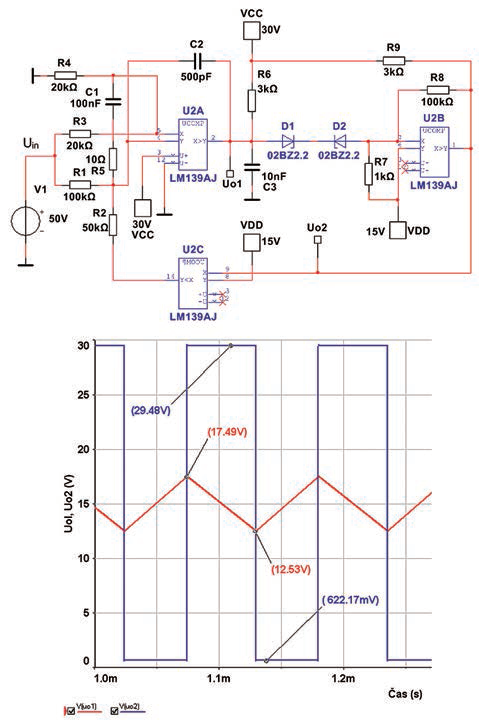

Obr. 3 Schéma zapojenia generátora pravouhlého a trojuholníkového signálu riadeného napätím a priebeh vstupného a výstupného napätia

Ďalším zaujímavým obvodom, ktorého schéma zapojenia je na obr. 3, ktorý je realizovaný pomocou komparátorov, je generátor pravouhlého a trojuholníkového napätia, ktorý je riadený napätím. Výstup trojuholníkového signálu je Ou1 a pravouhlého Ou2. Pri vstupnom napätí Uin = 0,25 V je perióda T = 4,275 ms, frekvencia f = 233,92 Hz, pri vstupnom napätí Uin = 10 V je perióda T = 105 μs, frekvencia f = 233,92 Hz a pri vstupnom napätí Uin = 50 V je perióda T = 39,8 μs, frekvencia f = 39,8 kHz. Keď porovnáme najnižšiu a najvyššiu frekvenciu, zistíme, že preladenie je viac ako cez dve dekády. Amplitúda na výstupe Uo1 je 2,5 V a kolíše okolo hodnoty 15 V, na výstupe Uo2 je 30 V. Zapojenie môžeme využiť všade tam, kde potrebujeme rozmetať frekvenciu generovaného signálu napätím, napríklad pílovým napätím.

Obr4

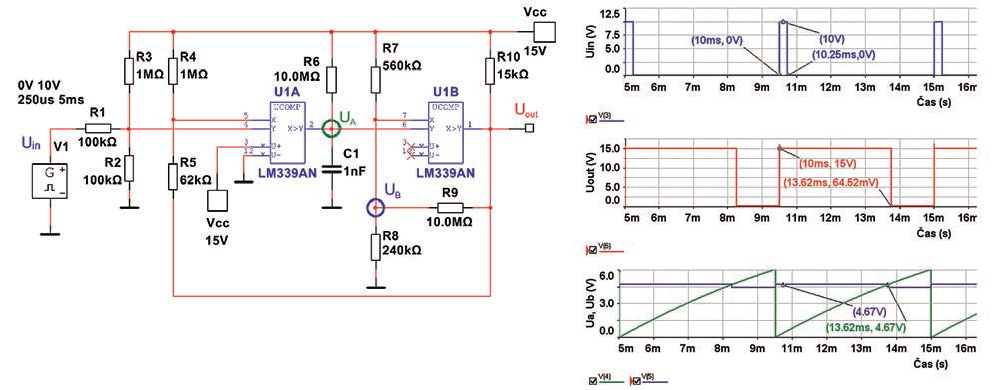

Obr. 4 Schéma zapojenia spúšťaného generátora jednotlivých impulzov a priebeh vstupného, výstupného napätia

Zapojenie na obr. 4 predstavuje spúšťaný generátor jednotlivých impulzov. Po privedení vstupného impulzu so šírkou 250 μs a amplitúdou 10 V sa na výstupe objaví nábežná hrana výstupného impulzu. Potom sa kondenzátor C1 nabíja cez rezistor R6 dovtedy, kým napätie na ňom nedosiahne hodnotu danú deličom napätia R7 a R8. V tom okamihu dochádza ku komparácii a stav výstupu sa zmení a výstupný impulz sa skončí. Dĺžka výstupného impulzu je 3,62 ms a závisí od časovej konštanty nabíjacieho obvodu.

V katalógových listoch a tiež v aplikačných listoch obvodov LM139, 239, 339 je množstvo ďalších zapojení, ktoré (okrem tých, ktoré sú opísané v tomto článku) iste nájdu uplatnenie v praxi elektronika.

Ide napríklad o:

  • rôzne okienkové komparátory,
  • generátory obdĺžníkového priebehu bez aj s kryštálom,
  • hradlá realizované pomocou komparátorov,
  • astabilný a bistabilný preklápací obvod,
  • obvody indikácie prechodu nulou,
  • použitie komparátora zapojeného ako operačný zosilňovač,
  • senzor teploty a alarm,
  • šírkovo-impulzný modulátor,
  • detektor kladných alebo záporných špičiek.

Obvody LM139, 239, 339 umožňujú realizáciu veľkého množstva užitočných obvodov pre prax jednoduchou aplikáciou toho, čo odporúča výrobca. V niektorých zapojeniach môžeme urobiť zmeny tak, aby obvody vyhovovali našim požiadavkám. Vždy však treba dodržať maximálne hodnoty napätí a prúdov (resp. iné hodnoty), ktorých prekročením by mohlo dôjsť k zničeniu obvodov. V článku je použitý simulačný program MultiSIM 13.0.1.

Upozorňujem čitateľov časopisu, ktorí si budú chcieť skúsiť simuláciu (aj v ktorejkoľvek nižšej verzii MultiSIM-u, že priebehy získané tranzientou analýzou alebo osciloskopom sa zobrazia správne iba vtedy, keď pri simulácii zvolíme dostatočne malý časový krok. Odporúčame nastaviť Maximum time step na hodnotu 1e-007s (implicitne je nastavená hodnota kroku 1e-005s). Zmenšením kroku času sa predĺži čas potrebný na simuláciu.
