Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Útlé zdroje Siglent mají výkonu na rozdávání
Se spínanými novinkami od firmy Siglent jen tak něco nehne. Na výšku sice měří jen 44 mm, ale ve stojanu budou sedět jako ulité. A pokud by vám nestačily výkony do 1,5 kW, snadno si je navýšíte až na pětinásobek.
19 palců napoví

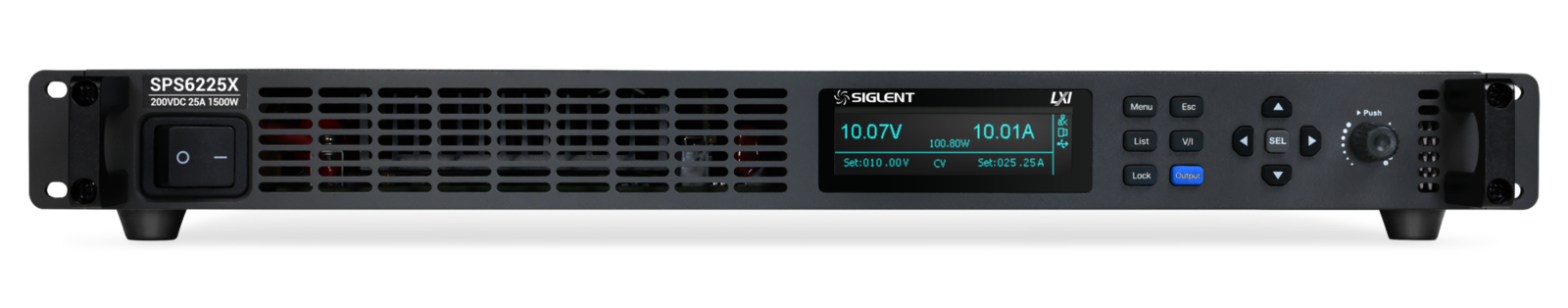

Řady přístrojů s logem společnosti Siglent se v lednu opět rozrostly, tentokrát o programovatelné zdroje stejnosměrného napájení. Nejsou sice lineární, takže spínají, ale díky tomu se zase uplatní v docela širokém rozsahu. A to i navzdory svému devatenáctipalcovému vyhotovení o výšce „jednoho U“. Modely, určené v prvé řadě k osazení do stojanu, zde reprezentují napájecí zdroje řady SPS6000X a obsluze nabídnou buď jmenovitý výstup 200 V a 25 A (SPS6225X) nebo též poloviční napětí v kombinaci s dvojnásobnou proudovou zatížitelností 50 A (SPS6150X).

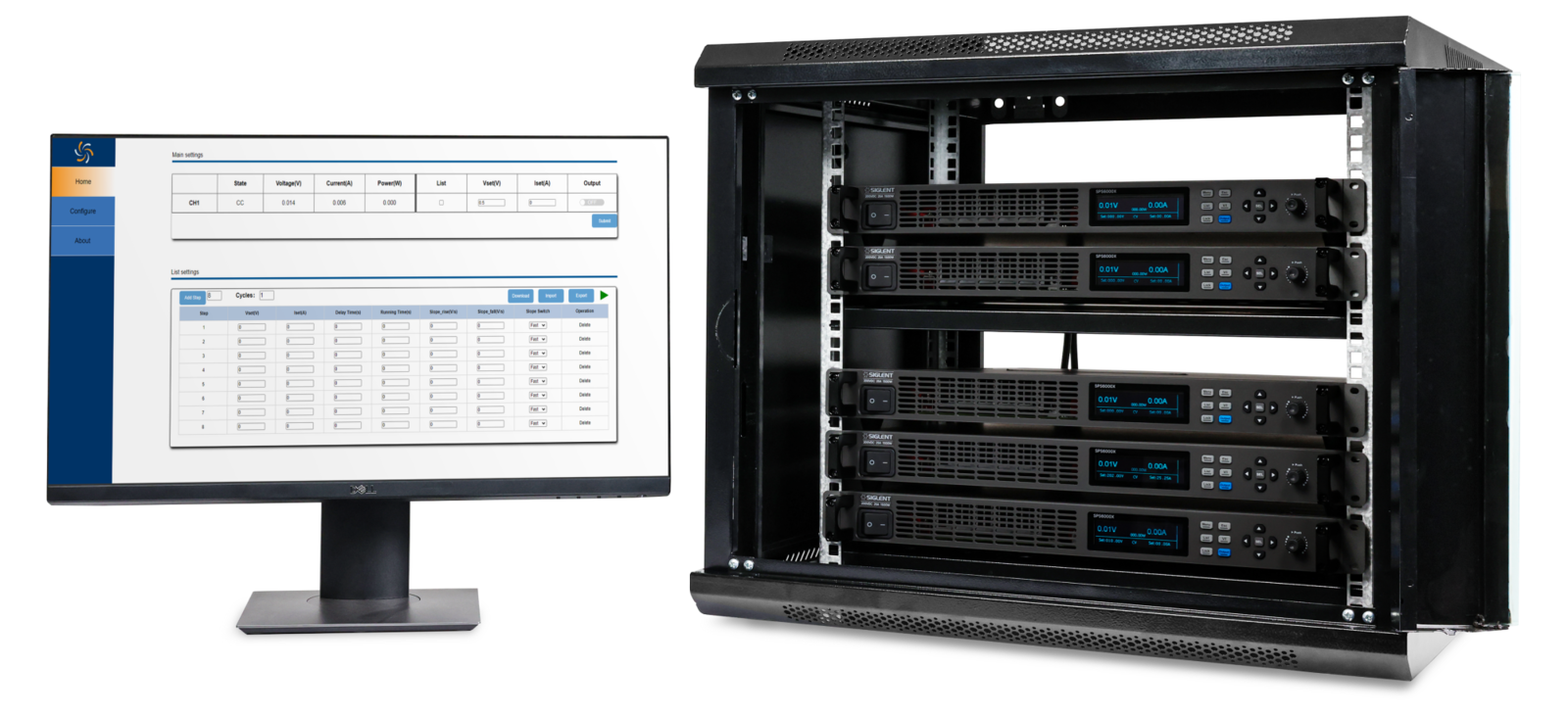

Výrobce svůj systém pokaždé dimenzoval na výstupní výkony, dosahující až jednoho a půl kilowattu, přičemž vzájemnou spoluprací většího počtu modulů se postupně dobereme až 7 500 W. Dlužno dodat, že u laboratorních zařízení, vybavených displeji OLED s úhlopříčkou 3,12 palce, vždy obdržíte po jednom výstupním kanálu. Výrobce pokaždé slibuje rozlišení 10 mV, resp. 10 mA, nastavení veličin s přesností 0,1 % ± 10 mV pro napětí a 0,2 % ± 30 mA v případě průtoku proudu a pro přesnost jejich měření konečně stanovuje 0,1 % ± 20 mV, resp. proudových 0,2 % ± 40 mA. To vše výměnou za 1 780 eur. Jak již ale správně tušíte, prostou dodávkou energie jejich mise zdaleka nekončí.
Vše pod kontrolou
Prostředí průmyslové automatizace, laboratorní provoz, moderní způsoby nakládání s energií, testování baterií, ale též elektronika v automobilech nebo např. osvětlení s LED – to je pouze několik oblastí, ve kterých se uplatní nové programovatelné zdroje DC napájení série SPS6000X od společnosti Siglent s ještě flexibilnější kombinací napětí a proudů, sledovanou z pohledu výstupní V-A charakteristiky v širším provozním rozsahu. Vítaná zde bude i možnost přizpůsobit si strmost výstupu pro účely přesného testování při kontrolovaných změnách obou parametrů, kdy již nebude kupříkladu hrozit poškození způsobené nárazovými odběry, jak tomu obvykle bývá třeba u kondenzátorů. Výrobce v případě testů slibuje i vlastní uživatelské definice složitějších posloupností, kdy lze rovnou editovat až padesát různých kroků, příp. si vše dále importujeme cestou rozhraní USB. Za zmínku rovněž stojí režimy s prioritou pro konstantní napětí CV či proudy CC, takže se nám výstup rychle stabilizuje na zvolené úrovni a snižuje i riziko nežádoucího chování systému.

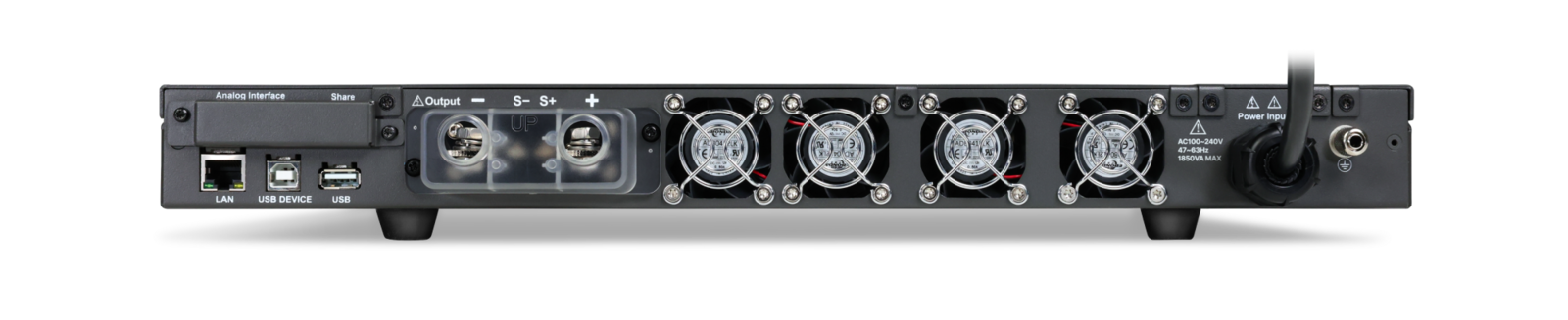

Už jen pro pořádek doplňujeme zmínku o nezbytných ochranách přístrojů řady SPS6000X, včetně nadproudové OCP, přepěťové OVP, teplotní pojistky OTP či mechanismu OPP (over-power protection), kdy systém za účelem bezpečné a spolehlivé činnosti limituje maximální výstupní výkon zhruba na 102 % jmenovité hodnoty. Výstupní kapacitu lze pak interními prostředky nechat rovněž vybíjet. Standardně je také možné počítat s rozhraním USB či LAN a volitelně pak i modulem USB-GPIB. Díky vlastnímu web serveru nebude zase vyžadována instalace driverů, ale ani dalšího softwaru, protože řízení a monitorování zdroje napájení probíhá na dálku rovnou z prohlížeče. Příslušné soubory si také jednoduše ukládáte do vnitřní nebo i vnější paměti.
