12bitové osciloskopy UNI-T bez displeje zazáří jinak

Co vám automaticky naskočí, když se řekne osciloskop? Miliardy vzorků za vteřinu, pásmo do jednoho gigahertzu, spousta vstupů, hromada funkcí, obrovský dotykový panel nebo vyšší laťka v podobě 12bitového převodu? To je všechno v pořádku – tedy až na dominantní obrazovku, bez které se klidně obejdeme. Ušetřené místo ve stojanu za to stojí.

Pár slov k zobrazování

Rostoucí hustota kanálů nebo i synchronizace většího počtu zařízení? Klíčové požadavky, které se začnou s jinak úchvatnými úhlopříčkami rychle vylučovat. Ať již měříme, ověřujeme a testujeme ve výzkumu či vývoji nebo se pohybujeme třeba na výrobních linkách. Výrobci to dobře vědí a nesnaží se nám proto vnucovat integrované displeje za každou cenu. A že je jinak umí! Na stránkách DPS Elektronika od A do Z jsme v podobném duchu již dříve představili „rack-friendly“ osciloskopy MSO58LP od firmy Tektronix [1], doplňující jejich pětkovou řadu, dále pak útlejší modely řady DS8000-R od společnosti Rigol Technologies [2] nebo např. novinky MXO 5C s logem Rohde & Schwarz [3], zde opět s výškou „2U“.

Znamená to však, že zmiňovanou techniku bez LCD jako samostatné stolní zařízení z principu nevyužijeme? Nikoli. Externí displej stačí jen připojit pomocí DisplayPortu či HDMI, příp. ke všemu přistupovat z prohlížeče cestou webového rozhraní – podobně jako u zmíněné série MXO 5C. Abychom ale byli důslední, jednu zobrazovací jednotku bychom u těchto modelů přece našli. Výrobce totiž v roce 2024 lákal na premiéru displejů s technologií e-ink. Systém proto na čelním panelu, hned vedle stavových LED nebo tří portů USB 3.0, zobrazoval IP adresu, verzi firmwaru, ale i další klíčové informace, které se navíc neztratily ani po vypnutí přístroje [3].

A co kdyby se jindy pro změnu objevily osciloskopy s větším počtem displejů, navíc přímo z výroby? Je to možné a třeba i praktické? Firma Rigol pro svou řadu DS70000 navrhla rovnou dvě dotykové obrazovky [4]. Větší výklopný panel s úhlopříčkou 15,6 palce a elektronickým řízením náklonu prostřednictvím jednoho tlačítka sliboval HD rozlišení 1920 × 1080 bodů, zatímco pomocný flexibilní 3,5palcový blok si již pro účely ovládání vystačil s maticí 480 × 320 pixelů. Menu přístroje se tak společně s dalšími funkcemi „nemíchalo“ dohromady s měřením, signály, ale ani jejich analýzou.

Základ s osmi nebo jen čtyřmi kanály

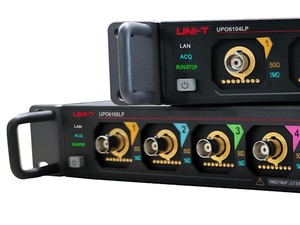

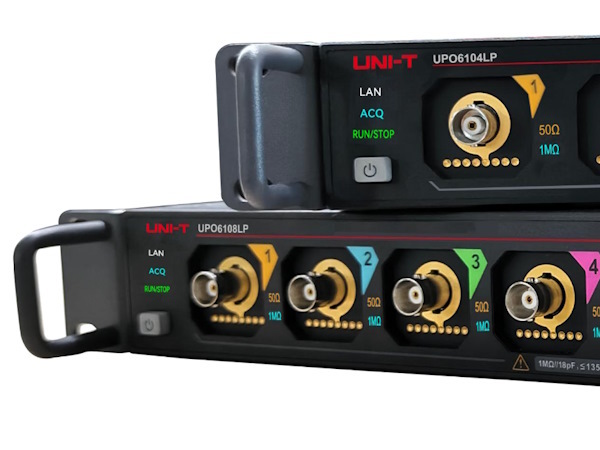

Vestavěné displeje, ať již mají sebelepší funkce, velkorysé proporce nebo i své sekundární pomocníky, nechme každopádně stranou. Před námi stojí nové přístroje UNI-T řady UPO6000LP s dvanáctibitovým rozlišením, navržené speciálně do stojanu. Na webu DPS jsme je tento měsíc krátce představili v [5]. Výrobce dle přiložených obrázků vsadil na kompaktní provedení s výškou jednoho U, šířku pásma od 350 MHz až do 1 GHz, vzorkovací rychlosti v reálném čase 5 GS/s, paměť o max. velkosti 500 milionů bodů na kanál nebo 500 000 wfms/s, resp. 1 000 000 wfms/s v kontextu chráněné technologie Ultra Phosphor 3.0.

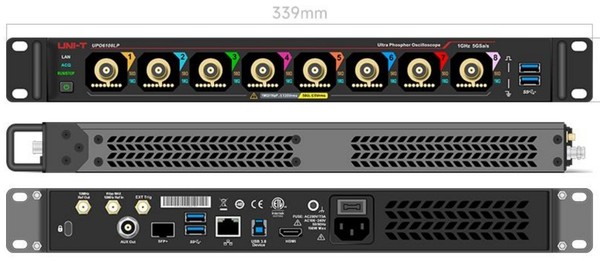

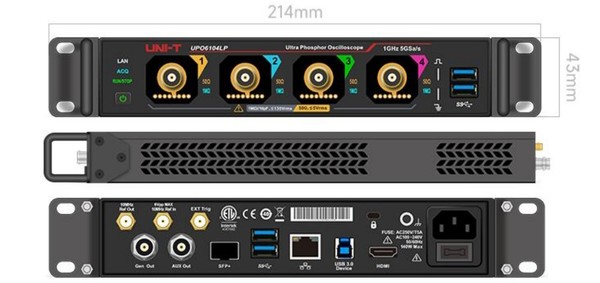

Poplatně synchronizovaným testovacím systémům o vysoké hustotě vstupů počítáme buď se čtyřmi (214 × 43 × 380 mm) nebo rovnou osmi analogovými kanály (339 × 43 × 450 mm). A ze hry nejsou ani jejich o dost vyšší násobky. K tomu si dále přičtěte vstup EXT, sloužící k vnějšímu spouštění a stejně tak i jeden výstup u vlastního generátoru funkcí či libovolných průběhů, a to až do 50 MHz (k dispozici pouze u 4kanálové verze, hodnota platí pro funkci sinus). Oželet však musíme tradiční kanály číslicové. Sečteno a podtrženo, pokud v posloupnosti, zahrnující také záběr do 500 MHz, pokaždé uvážíme osm nebo čtyři vstupy, dostaneme výslednou šestici zařízení – počínaje výchozí variantou UPO6034LP a konče u nejvyššího modelu UPO6108LP.

Hromada funkcí, přes pět set vstupů

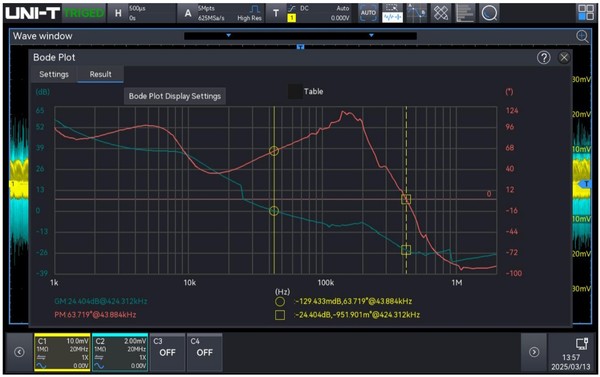

Útlé osciloskopy UNI-Trend řady UPO6000LP s 4096 úrovněmi na svislé ose, citlivostí od 500 μV/dílek a vysokým rozlišením, které lze ještě povýšit o další čtyři bity na celkový počet šestnácti (ERES), uvažují v rámci širšího systému synchronní spouštění většího počtu přístrojů. Dohromady jich může být až 64, což po vynásobení osmi kanály znamená úctyhodných 512 vstupů. A výrobce nezapomněl ani na pokročilou analýzu signálu, kde řeší samotné spektrum (4M FFT), Bodeho diagramy, histogramy, testování masky s hardwarovou akcelerací nebo např. funkce pro vyhledávání a navigaci.

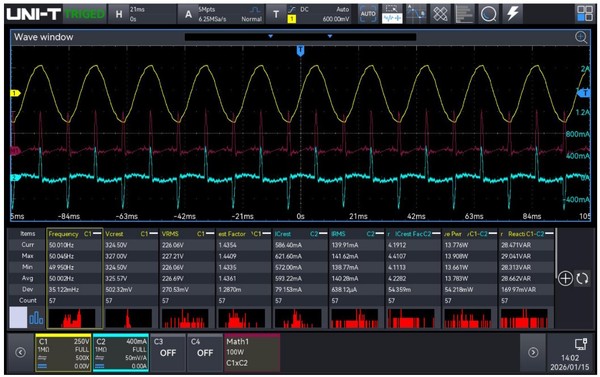

Cizí mu nejsou ani třífázové systémy, včetně napájení a jeho kvality, harmonických složek, proudových rázů, účinnosti, zvlnění, časů zapnutí a vypnutí, odezvy, modulací, spínacích ztrát, bezpečné pracovní oblasti SOA, odporu v sepnutém stavu nebo rychlosti přeběhu. V případě spouštění a dekódování UNI-T zase vypočítává dvanáct sériových protokolů RS232/422/485/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, MIL-STD-1553, ARINC 429, AudioBus ( I²S/LJ/RJ/TDM) či Manchester cestou kanálů CH1 až CH8. Systém pracuje v teplotním rozsahu od bodu mrazu až po +50 °C a podporuje rozhraní LAN, USB či HDMI pro externí displej nebo např. projektor, příkazy SCPI a také vlastní web server. Volitelně se rovněž potkáme s optikou na 10 Gb/s. U poloviční verze osciloskopu počítejte s hmotností dva a půl kilogramu, osmikanálové provedení pak stojanu přitíží více než pěti kily [6],[7].
