Vidět znamená i slyšet. Na netěsnosti platí drobná kamera ii01

Už jsme si zvykli, že kamery nemusí být vůbec velké, aby s přehledem zobrazily detaily, které svými smysly jen tak nezaznamenáme. Proč se ale v běžné praxi omezovat pouze na viditelné spektrum s přesahem do infračervené oblasti, když lze spoustu hodnotných informací vytěžit i v nepoměrně nižším kmitočtovém pásmu?

Vždy po ruce

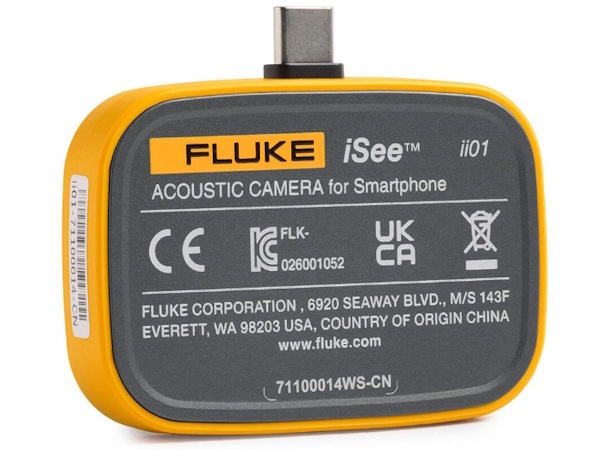

Akustická kamera? A ještě k tomu i mobilní? Proč ne. Problém nemáme ani s oficiálním pojmenováním „Mobile Acoustic Imaging Camera“, protože takové zařízení zvuk skutečně vidí. Klasický optický obraz s akustickými daty začátkem září prozřetelně skloubila i firma Fluke [1]. V rámci mobilních zobrazovacích zařízení skupiny iSee™ se tak bude jednat o první řešení svého druhu, zde konkrétně pro operační systém Android™ 6.0 a vyšší. Díky kompaktnímu nástroji o velikosti 61 × 50 × 12 mm, označenému jako ii01, rychle odhalíme, a při kontrole těsnosti také přesně lokalizujeme, skryté úniky plynu či stlačeného vzduchu, které mohou postupně způsobit nemalé problémy – od plýtvání energií přes rostoucí provozní náklady až po nečekané prostoje a odstávky. Ano, profesionální diagnostika může být v jádru kompaktní, odolná a díky mobilní platformě také snadno použitelná.

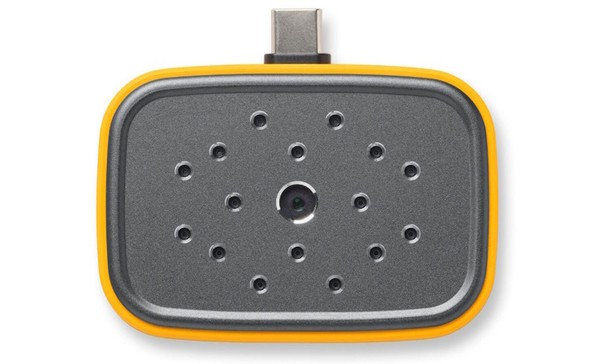

Systém v hodnotě jednoho tisíce dolarů vychází z firemní technologie pro akustická zobrazování SoundMap™, která v případě novinky ii01 využije pole celkem šestnácti senzorů v podobě mikrofonů MEMS, takže obratem lokalizujeme nejrůznější zdroje kmitů. Vizualizaci dat v kmitočtovém rozsahu od 2 kHz do 48 kHz dostala na starost intuitivně řešená aplikace iSee™ od stejného výrobce, lokalizovaná rovněž pro česky hovořící obsluhu. Práci zde dále usnadňuje speciální režim pro vyhledávání úniků, kdy optimální frekvenční pásmo pro rychlou detekci, tady konkrétně 37,5 kHz až 42,6 kHz, aktivujeme jediným dotykem. Za účelem přesné diagnostiky na displeji vedle cílového bodu také sledujeme aktuální úrovně v decibelech. V aplikaci lze s jednoduchým rozhraním zaznamenávat nejen dílčí snímky, ale i celá videa, analyzovat zvuková data a vše pochopitelně obratem sdílet i s ostatními.

Žádné kabely ani složité nastavení

Skryté závady se často nemusí vůbec projevit, dokud nepřerostou ve větší problémy. S profesionálními nástroji typu nové akustické kamery ii01 od firmy Fluke, které nebudou zase tak objemné, složité, drahé, ale ani hůře dostupné, můžeme naštěstí zasáhnout včas. Díky pokročilé diagnostice a kvalitním podkladům pro rychlá rozhodnutí zkrátka nečekáme, až se něco skutečně porouchá.

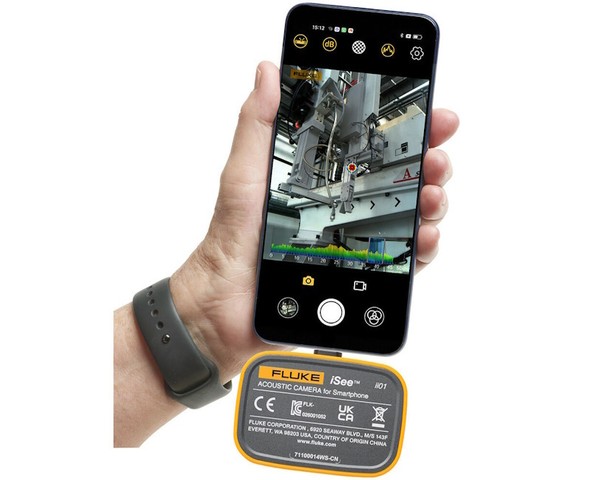

Inspekční mobilní nástroj ve stylu „plug‑and‑play“ připojíme přes USB-C rovnou k chytrému telefonu či tabletu s OS Android™ a nezatěžujeme se žádnou složitou konfigurací. „Cestovní“ doplněk o hmotnosti 50 gramů, napájený rovnou z chytrého zařízení, dokáže v závislosti na okolních podmínkách detekovat na vzdálenost od 50 cm až po více než 20 m, takže lze dodržet i bezpečný pracovní odstup. Slibuje rychlost 20 snímků za vteřinu a díky provoznímu rozsahu teplot od bodu mrazu až do +40 °C, včetně krytí IP54, jej nezastaví ani složitější podmínky. Výrobce definuje typické zorné pole (FOV) 50° × 38°, společné jak pro mikrofony, tak i vestavěnou klasickou kameru s rozlišením dva megapixely a trojnásobným digitálním přiblížením. Video lze natáčet až po dobu pěti minut [2].

Firma Fluke přišla již dříve třeba i s kompletním zobrazovačem pro nasazení v průmyslovém prostředí, který s 64 mikrofony MEMS pokrýval oblast do 52 kHz. O kamerách ii900, které již za sebe dostaly náhradu (ii905), jsme na stránkách DPS Elektronika od A do Z psali v [3]. A svá želízka v ohni bude mít i FLIR. Jejich postupný vývoj sledovaly zase články [4],[5] nebo např. [6].

Odkazy:

[1] Tisková zpráva, https://pressroom.fluke.com/fluke-expands-the-isee-mobile-imaging-series-with-new-ii01-acoustic-camera/

[2] Kamera ii01, https://www.fluke.com/en-us/product/industrial-imaging/fluke-ii01

[3] Při úniku vzduchu stačí vidět zvuk. Stejně jako Fluke ii900, https://www.dps-az.cz/zpravy/id:62228/pri-uniku-vzduchu-staci-videt-zvuk-stejne-jako-fluke-ii900

[4] Ve schopnosti naslouchat svému okolí jdou kamery FLIR Si124 příkladem, https://www.dps-az.cz/clanky/id:85435/ve-schopnosti-naslouchat-svemu-okoli-jdou-kamery-flir-si124-prikladem

[5] S kamerami řady Si vidíte, co se kde šustne. Ještě na 65 kHz, https://www.dps-az.cz/clanky/id:92508/s-kamerami-rady-si-vidite-co-se-kde-sustne-jeste-na-65-khz

[6] Zatlačte na úniky se správnou technikou, https://www.dps-az.cz/zpravy/id:98373/zatlacte-na-uniky-se-spravnou-technikou
