Napájíme, ale i zatěžujeme s novinkami firmy GW Instek

DPS 5/2023 | Články
Autor: Ing. Jan Robenek
02___PSW 720L14.jpg

Laboratorní zdroje napájení a na opačném konci zase elektronické zátěže. Firma GW Instek zvládá s přehledem obojí, stejnosměrně i střídavě, a jednotlivých modelů má tolik, že bude chvíli trvat, než si vyberete. Další vhodné přístroje navíc neustále přibývají.

Více kanálů i jejich kombinací

Z posledních novinek od známého výrobce měřicí a testovací techniky jsme na stránkách DPS nedávno představili např. vícekanálové DC zdroje GPP-3650 s rozsahem 36 V / 5 A [1]. A v podobném přístupu s větším počtem kanálů budeme pokračovat i nadále, i když tentokrát vše bude o poznání výkonnější. S odkazem na řadu PSW, kterou již můžete znát pro změnu z [2], kdy bylo možné do série vzájemně provázat až dvě jednotky a paralelně ještě o jednu navíc, se totiž nabídka ve shodném výkonovém rozsahu takřka do 1,1 kilowattu aktuálně rozrůstá o sérii „PSW – Multi“, tedy spínané programovatelné zdroje stejnosměrného napájení, které však nově nepřichází pouze s jedním, ale hned se dvěma nebo i třemi kanály, přesně jak to zachycují též první dvě fotografie [3].

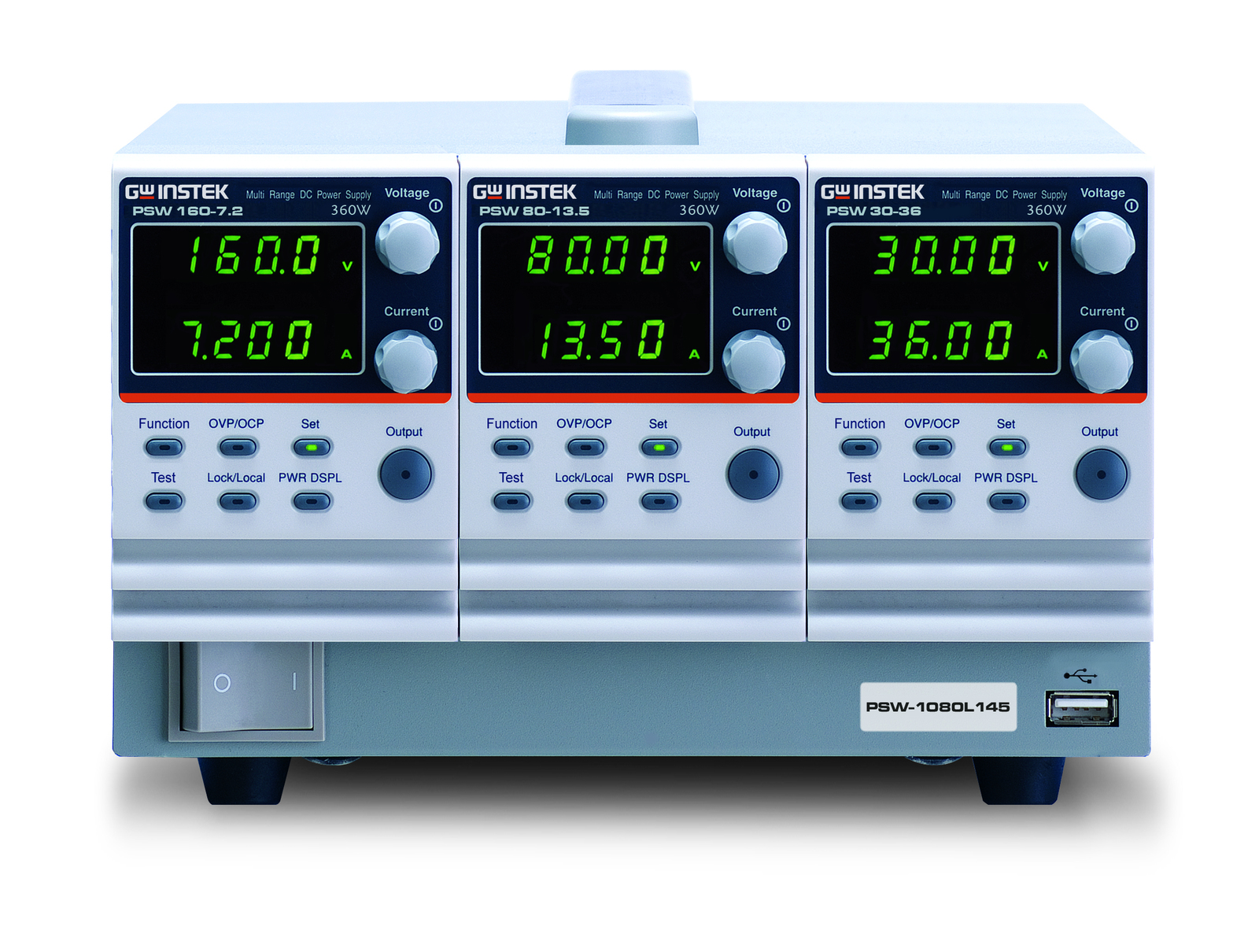

Obr. 1  Požadavky na laboratorní zdroje napájení se mohou pro každé pracoviště diametrálně lišit. Společnost GW Instek proto znovu přichází s dalšími programovatelnými spínanými modely, tentokrát v rozšiřující řadě PSW – Multi odkazující jednak na větší počet kanálů, ale i jejich různé kombinace, to vše v návaznosti na pokročilé možnosti web serveru; na fotografii vidíme tříkanálový model PSW-1080L145 – jeden z 24 o max. výkonu 1 080 W [3]

Silových modelů jsme v řadách „Multi“ dohromady napočítali třicet sedm. Prvních třináct verzí má k dispozici dva kanály a jmenovitě poskytne 720 wattů, zatímco dalších dvacet čtyři variant již bude tříkanálových a s maximálním výstupním výkonem 1 080 W. Tomu pak odpovídá i fyzické provedení 1/3 Rack 3U nebo 1/2 Rack 3U. Jmenovitá napětí u modulů činí 30 V, 40 V, 80 V a třeba i 160 V, ovšem dostanete se též na 250 V a v případě potřeby dokonce až 0,8 kV. Na stránkách výrobce se pak ve všem snadno i zorientujete [4]. A tak zatímco někomu stačí kombinace 30 + 160 V (PSW-720L15), jiní ocení spíše 3x 30 V (PSW-1080L111) nebo zase 40 + 80 + 160 V (PSW-1080L245) a další třeba 250 + 800 + 800 V (PSW-1080H686), příp. ještě více. Prodleva výstupů mezi kanály, pokud jde o stejný napěťový modul, by navíc neměla překročit 0,1 ms. Systém dokáže pracovat s nastavitelnou rychlostí přeběhu pro náběžné i sestupné hrany, a to jak u napěťových, tak i proudových změn. Z pohledu rozhraní pak standardně počítá s USB, LAN či vnějším analogovým řízením.

Nikoli v koši, ale v zátěži

Nabídka firmy GW Instek se ale rozhodně neomezuje pouze na dodávku energie. Výrobce totiž nezapomíná ani na její „zpětný odběr“ prostřednictvím vhodných elektronických zátěží, které umí navrhnout i modulárně, jak jsme o tom psali již dříve v [5]. Letos v červnu pak přišel s další nabídkou, tentokrát v podobě nové řady výkonových stejnosměrných zátěží PEL-5000G s jedním kanálem, kdy v rámci svého rozsahu od čtyř až do šesti kilowattů dává na výběr mezi 150V, 600V a třeba též 1200V modely [6]. Těch je přitom ve výsledku rovných devět a zahrnují tudíž různé kombinace výkonu, zmíněného napětí a samozřejmě i proudu. Pomohou při testech a ověřování vlastností baterií, nabíječek či rovnou celých nabíjecích stanic pro elektrovozidla a také jejich akumulátorů. Elektronické DC zátěže PEL-5000G totiž v případě variant s různými výkony, ale stejným napětím umožňují paralelní řazení, kdy v maximu s osmi jednotkami pro 1x Master a 7x Slave dosahujeme výkonu až 48 kilowattů.

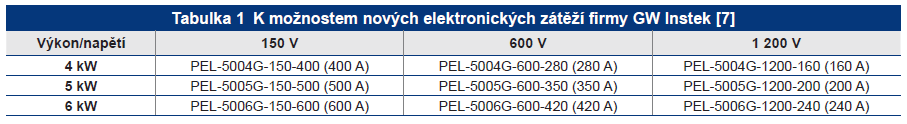

V návaznosti na testování nabíječek baterií systém počítá mimo jiné i se čtyřmi flexibilními režimy vybíjení s ohledem na konkrétní požadavky (CV + proudový limit, CV + výkonový limit, CC a CP). Obsluha si rovněž volí konečné napětí, dobu vybíjení či kapacitu v ampérhodinách pro režimy CC nebo CP. Akumulátory o vysokém napětí nebo i nabíječky připojené rovnou k elektronické zátěži však mohou obecně způsobit její poškození. PEL-5000G má proto, hned vedle dalších ochran spojených s napětím, proudem, výkonem či teplotou, interně zapracováno pozvolné spouštění, které dostalo při měření na 600V, resp. 1200V modelech za úkol chránit nejen samotnou DC zátěž, ale také snižovat náklady na testování, včetně doby potřebné k nastavení. Z podporovaných komunikačních rozhraní dále zmiňujeme GPIB, RS232, USB či LAN. Výkony, napětí nebo i proudy u každého z devíti modelů pak přehledně plynou z přiložené tabulky.

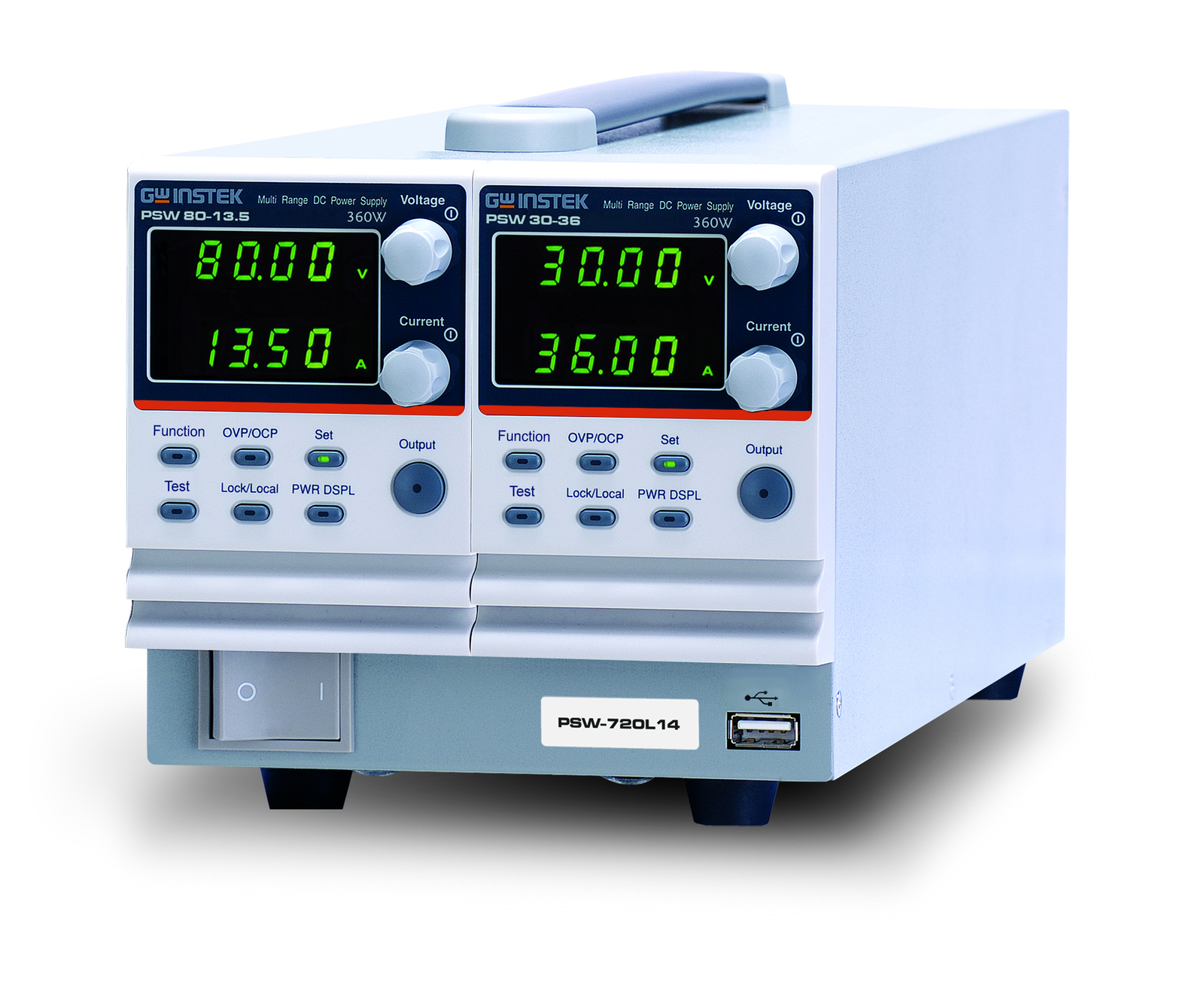

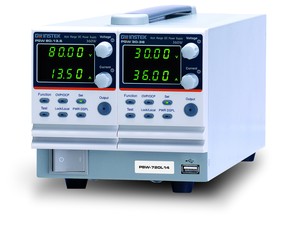

Obr. 2  Mezi červnovými novinkami jsou rovněž zastoupeny verze se dvěma výstupy vyvedenými opět na zadní straně přístroje. Takových max. 720wattových variant již ale bude „pouze“ třináct [3]

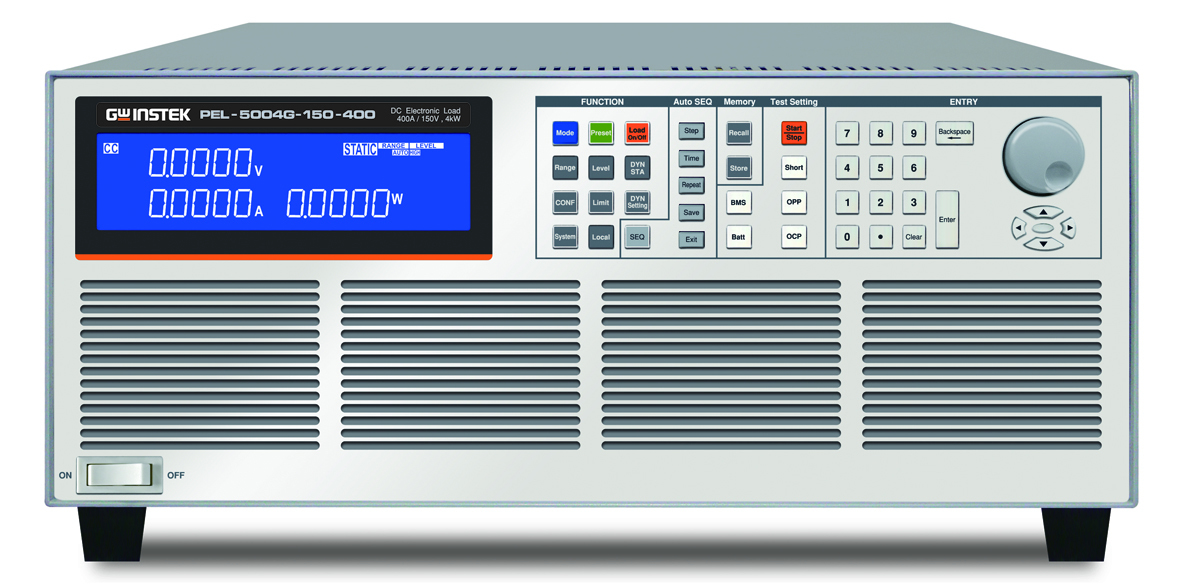

Obr. 3  Nová řada celkem devíti elektronických DC zátěží nese označení PEL-5000G a uplatní se s ohledem na výkony do 6 kW, což ale při dalším paralelním spojování nemusí ani zdaleka představovat „konečnou“ [6]
